行车记录仪接线方法与接线引起的常见问题

行车记录仪分为两类，

一、带电池行车记录仪;

二、不带电池行车记录仪;

带电池的行车记录仪为插点烟器或接两根线（ACC、地）

不带电池行车记录仪 一般要接三根线（常火、ACC、地)

常火：链接汽车电瓶电源，24小时不会断电。以确保行车记录仪时间保存。

ACC:汽车电火有电，熄火断电，接此电为确保行车记录仪点火开机，熄火关机。

ACC与常火全部接ACC会导致时间不记忆。

ACC与常火全部接常火会导致机器熄火不关机耗尽电电瓶电池

所有线材必须接12V电源 24V不可用

部份车型（德系概率偏高）在DVD导航后头取常火电，钥匙打入第二档记录仪正常启动。打入第三档点火记录仪不正常工作或关机

原因：汽车启动打火时电压电压偏低，低过记录仪低压保护电压，导致记录仪断电

解决方法：将记录仪电源接入保险盒

各无屏记录仪长线通用问题

U500/U520/U911/U680/专车专用隐藏式 线材可以通用

U500HD/DV5/U690/U660/U660-220 线材可以通用

以上两种线材混用会直接导致机器烧机

记录仪常规问题

1、拍摄录影的时候会自动停止
    解决办法：
   （1）检查机器是否设置了录象循环功能
   （2）检查机器的录制格式，设置一下录制视频格式，尽量节省空间
   （3）请使用与记录仪相容的高速TF卡，高速TF卡会有C6或者C10标志。
2、视频图片重播的的时候出现停顿或跳帧：主要原因是存储资料的时候出现了错误  或  者内存卡质量问题

解决办法：
    （1）使用格式化功能，格式化您的SD卡或者TF卡

（2）检查您的卡是否为水卡（台版卡），如果是请更换为金士盾原装正版卡

（3）TF卡或读卡器问题，将视频文件拷入电脑后播放
3、行车记录仪在拍摄时候图像黑，或者特亮，

     原因是由于大反差场景，影响了机子的自动曝光功能解决办法：调节感光度功能
4、阴天或者室内的情况下，图像表现不够完美

     解决办法：调节白平衡
5、DVD导航显示出现干扰

     记录仪布线与导航线、收音天线过份重叠导致电磁干扰。

     解决方法：重新布线
6、时间不能保存，时间设置不了

   （1）设置时间后需要手动关机后再开机才能保存

   （2）常火电源线断过电（如部份车前方DVD导航完全没有常火电源)

7. 录像过程会自动关机

  （1）检查机器循环录影功能是否关闭了，如果循环功能关闭了，当TF卡录满后机器就会停止录像，机器有一个待机关机时间（通常有：1分钟、2分钟、3分钟），然后机器就会自动关机；

   （2）如1果循环功能的打开，则可能是TF卡有问题，TF卡有问题会导致录像过程中自动停止录像，然后会自动关机，更换TF卡问题解决。

   （3）有重力感应功能的机器，就要检查机器的的重力感应功能设置是不是太灵敏了，设置菜单里面有设置重力感应灵敏度的《高。中。底》重力感应设置太灵敏就会 保存很多的视频文件，保存的重力感应视频文件是不能被循环覆盖的，所以就会很快卡录满，卡录满后就会停止录像， 《建议在机器使用中根据实际的使用情况来设置重力感应的灵敏度等级》

   8.机器一下子就录满了

     （1）出现这样的情况有可能是循环录影关闭了，把循环录影打开就可以了

     （2）还有一种情况是重力感应设置了高灵敏度，在使用的过程中重力感应很容易触   发，录像的文件都被保护了，保护了的文件是循环不了的，可以选择灵敏度底一点，灵敏度最好是根据实际路况使用情况来选择，

 1、死机
     解决办法：
    （1）先将SD卡或者TF卡取出，按开机键确认是否能开机。
    （2）如还是不开机，请翻看机器侧面，找到“RESTE”孔用细软的东西桶一下复位孔后在按一下开机键看是否开机启动。
    （3）如果记录仪正常启动，那就说明是卡的问题，接下来请将您的卡格式化一下
    （4）将卡格式化后插上，如果还是有这样的情况，建议您更换一张内存卡不开机是在启动机器时，
   2、不工作或者死机后通过死机的解决方法确认还是不开机的情况 解决办法：
    （1）检查电源线是否正常，检查车充电源指示灯是否工作，行车记录仪上的充电指示灯是否工作？
    （2）检查开机键是否按下起效，一般行车记录仪的电源键按下时，其工作指示灯都会变亮
   （3）拔出卡后复位机器，按下开机键，看是否开机

   （4）如都不能解决问题请联系当地经销商解决。

各机型常见问题：

     U500/U520/U911

     U5夜视补光灯不亮

1、设置里的LED灯没有打开

2、补光灯为红外灯，肉眼看不见

 U500HD

 更新中！

     DV5

 更新中！

680/专车专用带WIFI

   安装好记录仪后机器报警

   未插入TF卡，或未开始录像

无法搜索到记录仪WIFI信号

    1、误按右按键关闭了WIFI信号，

       2、进入记录仪菜单(非APP菜单）后WIFI信号自动关闭

   手机不链接记录仪，记录仪会不会工作

       WIFI 链接手机APP 只是读取记录仪视频，如果不设置功能，APP有无链接结记录仪没有任何影响

     U690

     更新中！

   DVD导航触摸常见问题

   飞歌DV导航

   飞歌DVD导航安装记录仪后 必须导航完全断电（拔电源）重启后才能检测到记录仪

   飞歌专用记录仪与路畅等专用记录仪无论主机还是线材都无法通用

   专用记录仪与通用记录仪的区别

   1、专用记录仪为专用程序，通记录仪为通用程序，程序不对无法触摸

   2、专用记录仪主机线材为8PING线 通用记录仪主机线材为6PING线 专用记录仪多余的两根线为TX RX（触摸通信协议线）专用记录仪主板也比通用记录仪多出触摸电路

   3、通用线AV输出为AUX莲花头端子 飞歌为2*5 端子 路畅单独加TV-cont线 而且各线定义不同，所以通用 与专用 专用与专用之间线材不能共用。

设置描述

1、分辨率----录像图像显示的尺寸和清晰度，分辨率选择的越大，使用的容量就会越大，

2、循环录影----当卡的容量用完的时候，机器就会自动删除最前面录的视频文件，删除旧文件录新文件，这样机器就可以保持一直录像的状态，如果把循环录影功能关闭以后机器只会录像录到卡满就停止录像然后关机，

3、曝光补偿----此设置是指根据周围的环境的光线来调整曝光值，就像一般录像时对着强灯光和太阳时图像就会整个画面一片曝光看不清周围的图像，《比如说录影时摄像头对着灯光很近的时候就可以设置负值，这样就可以看清楚灯光的原形，且不会曝光什么都看不清楚》

4、运动检测----把此功能打开后:当机器处在待机的状态时摄像头会自动监测前方有无移动的物体，当监测到有移动的物体时机器就会自动录下来，录完当段视频后继续进入监控状态。

5、录影音频----是指机器在录像时把周围的声音也录下来，可以选择开启和关闭，选择关闭的话录下来的视频文件就会是只有图像没有声音，

6、日期标签----指视频文件里面显示的时间日期的开关，选择关闭视频文件将不会显示时间水印，

7、重力感应----当机器在录像时受到碰撞，或紧急刹车就会给当前的视频文件和前一段，后一段视频上锁，上锁的文件是不会被本机自动删除的，重力感应设置灵敏度可根据自己的实际行驶情况来设置相对应的灵敏度，

8、日期/时间---此选项可以设置更改时间日期， 9.自动关机----是指在不录像时让机器关机的时间，比如设置了一分钟，那么机器在停止录像一分钟后就会关机。

9、按键声音----此选项可以设置开启和关闭按键的声音，

10、光源频率----里面有50HZ和60HZ的选项，在国内使用就要设置成50HZ，这样在荧光灯下使用图像就不会出现一条一条的波纹现象，但是在国内使用设置成60HZ那么在灯光下就会出现一条一条的波纹，

11、格式化----可以格式化插在机器上的内存卡，在本机上格式化内存卡可以减少内存卡在使用过程中出错，

12、定时关屏----此选项可以设置机器的关屏时间，设置好关屏时间后在操作完之后机器会根据设定好的时间把显示屏关掉，但机器还是在正常工作的，只是屏关掉而已，这样可以节省电，让机器工作的时间更久，当再想要屏幕亮起时，可以按任意按键接即可唤醒屏幕。

13、延时关机----是指在关掉外部供电时，机器等待关机的时间。

14、HDR高动态范围----建议光线差别比较大的时候使用时选择打开，HDR功能可以让摄像头更快的调节与补充光线提供摄像所需要的，HDR图片是使 用多张不同曝光的图片，然后再用软件将它们组合成一张图片。它的优势是最终你可以得到一张无论在阴影部分还是高光部分都有细节的图片。在正常的摄影当中， 或许你只能选择两者之一。

各型号行车记录仪常见问题

U700

问：点烟器能否自行更换

答：不可以，U700选用12V直通电源电烟器与市面上的点烟器不同

U600

问：单前的记录仪可以直接加装后视摄像头可以前后录像吗

答：不可以，前后录像需要在主板上加双录录像IC

联咏96655自助更改开机画面

1 将LOGO图片修改为正确的格式

  1. 改开关机LOGO：把开机LOGO的图片名字改为“Welcome.jpg”，关机LOGO改为“Goodbye.jpg”。

2. 图片为JPG格式

3. 尺寸要求320*240

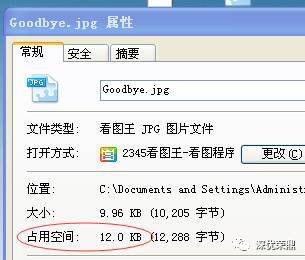

4. 图片大小要在20KB以下，如图（图片大了可能会出现花屏，不显示即黑屏等情况）

注意：若上述修改无错误，但是升级后LOGO是黑屏的或者花屏，则把两个LOGO另存为再升级即可）

2 改LOGO升级方法

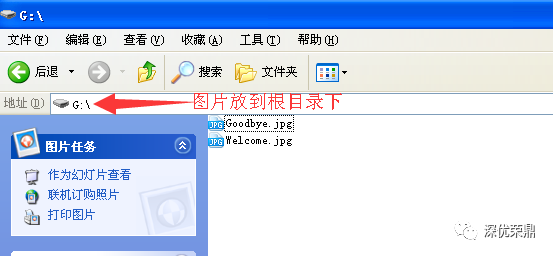

  LOGO图片改好后直接放到内存卡的根目录下，插卡开机即可。如下图

自动开机后的图片还是原来的，长按关机键即显示关机LOGO，再次开机时，显示开机LOGO。

若机器只需要改LOGO,只需将两个LOGO图片放入卡即可，不需要升级软件。
